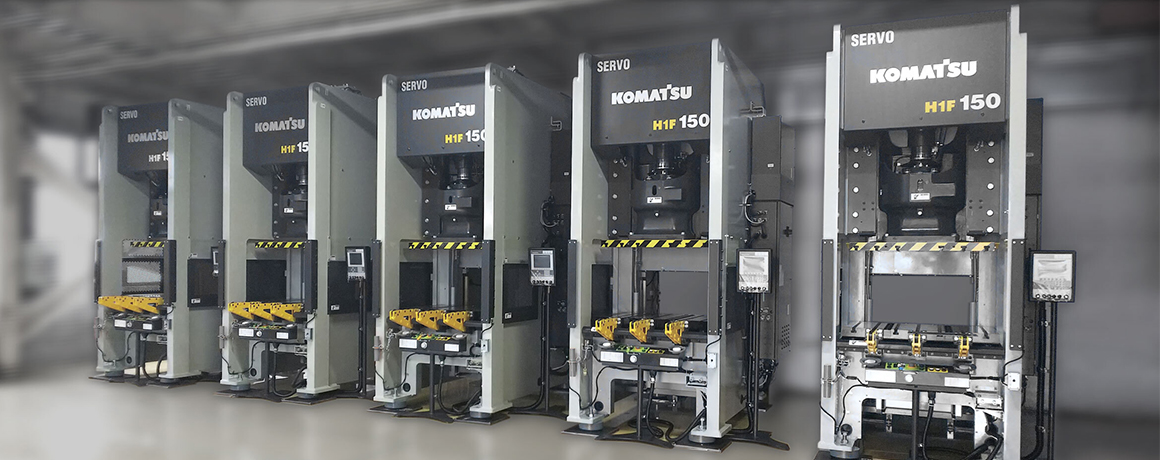

コマツ産機のサーボプレス - 省エネと高性能
製造現場において、高精度・高品質・省エネルギー化への要求は年々高まっています。その中で注目を集めているのが「サーボプレス」です。サーボプレスとは、サーボモーターを用いてスライドの位置、速度、加圧力を高精度に制御できるプレス機で、従来のメカプレスや油圧プレスでは実現が難しかった微細な動作制御や高い再現性を可能にします。
自動車部品、電子部品、精密機械、医療機器など、品質と安定性が重視される分野を中心に導入が進んでおり、今や次世代プレスの標準とも言える存在です。
本記事では、サーボプレスとは何かという基礎知識から、仕組み、メリット・デメリット、用途、選び方までをわかりやすく解説するとともに、コマツ産機が提供するサーボプレスの強みや特長についても詳しくご紹介します。
導入検討中の方から、情報収集段階の方まで、ぜひ参考にしてください。
サーボプレスとは？
サーボプレスとは、サーボモーターを動力源としてスライドを駆動し、位置・速度・加圧力を数値制御できる高精度プレス機です。従来のメカプレスや油圧プレスでは、スライドの動きが機械構造や油圧回路に依存するため、動作パターンが限定されていました。
一方、サーボプレスは、プログラム制御によってスライドの動作を自由に設定できるため、加工条件に応じた最適なモーションを実現できます。これにより、製品品質の安定化、生産性向上、省エネルギー化といった多くのメリットをもたらします。
近年では、製品の高付加価値化、精密加工ニーズの高まり、環境負荷低減への取り組みを背景に、サーボプレスの導入は急速に拡大しています。特に、品質要求が厳しい自動車業界や電子部品業界では、サーボプレスが主流設備となりつつあります。
サーボプレスの仕組み・特徴
基本構造
サーボプレスは主に以下の要素で構成されています。
- サーボモーター
- 駆動機構（ボールねじ、クランク、リンク機構など）
- 制御装置（サーボアンプ・制御コントローラ）
- 高剛性フレーム
サーボモーターの回転運動を、ボールねじやクランク機構などを介して直線運動に変換し、スライドを上下させます。
これにより、加圧位置や速度を極めて精密に制御することが可能となります。
動作原理と制御の特徴
サーボプレス最大の特長は、モーション制御の自由度の高さにあります。
例えば、
- 加圧直前までは高速で移動
- 加工領域では低速で安定加圧
- 加工後は再び高速で戻る
といった多段速制御を簡単に設定できます。また、任意の位置で停止・保持が可能なため、圧入やカシメ加工など、微妙な加圧調整が必要な工程に最適です。
さらに、荷重制御機能により、設定した加圧力を超えないよう制御できるため、金型や製品の破損防止にも大きく貢献します。
サーボプレスのメリット
① 高精度な位置・加圧制御
サーボモーター制御により、ミクロン単位での位置決めや、きめ細かな加圧制御が可能です。
これにより、加工ばらつきを大幅に低減し、高品質な製品を安定して生産できます。
② 加工品質の安定化
従来のプレスでは、機械的な誤差や温度変化などにより、加工精度にばらつきが生じることがありました。
サーボプレスでは、自動補正機能や荷重補正機能によって動作を最適化できるため、製品品質の均一化が実現します。
③ 省エネルギー性能
油圧プレスは常時油圧を発生させるため、待機時でも電力を消費します。
一方、サーボプレスは必要なときに必要な分だけ駆動するため、消費電力を大幅に削減できます。
環境負荷低減とランニングコスト削減の両立が可能です。
④ 金型寿命の向上
滑らかな加圧制御により、衝撃負荷を低減できるため、金型の摩耗や破損を抑制できます。
その結果、金型寿命の延長と保全コスト削減につながります。
サーボプレスのデメリット・注意点
多くのメリットを持つサーボプレスですが、導入にあたっては以下の点に注意が必要です。
- 初期導入コストが高い
- 制御設定に専門知識が必要
- 用途によってはオーバースペックとなる
特に、動作設定や加圧条件の最適化には、加工ノウハウと制御技術が求められます。
そのため、メーカーの技術サポート体制や提案力が、導入後の成果を大きく左右します。
コマツ産機では、導入前の検証から立ち上げ支援、アフターサポートまで一貫して対応し、お客様の生産性向上を総合的にサポートしています。
サーボプレスの主な用途・活用事例
サーボプレスは、幅広い業界・工程で活用されています。
自動車部品分野
- 精密圧入
- ベアリング組付
- ギア部品の成形
電子部品・半導体分野
- 微細端子の圧入
- コネクタ組立
- 精密曲げ加工
精密機械・医療機器分野
- 微小部品の圧入
- 高精度組立
- 繊細なカシメ加工
これらの工程では、微細な加圧調整と再現性が求められるため、サーボプレスの制御性能が大きな価値を発揮します。
他方式プレスとの違い
| 項目 | サーボプレス | メカプレス | 油圧プレス |
|---|---|---|---|
| 制御性 | ◎ | △ | ○ |
| 精度 | ◎ | △ | ○ |
| 省エネ | ◎ | ○ | △ |
| 速度 | ○ | ◎ | △ |
| 初期費用 | △ | ○ | ○ |
サーボプレスは、精度・制御性・省エネ性において他方式を大きく上回ります。
特に、精密加工や高付加価値製品の製造には最適な方式といえます。
失敗しないサーボプレスの選び方
① 必要加圧能力の把握
加工内容に対して適切な加圧能力を選定することが重要です。
過不足のない能力設定が、設備コストと品質の最適化につながります。
② ストロークと作業領域
金型サイズやワーク寸法に合わせ、十分な作業空間を確保できる機種を選びます。
③ 制御精度と再現性
求める加工精度に応じ、制御分解能や位置決め精度を確認します。
④ 生産タクトと生産性
量産工程では、サイクルタイム短縮が重要です。高速動作と安定性の両立が求められます。
⑤ メーカーのサポート体制
試加工対応、立ち上げ支援、保守体制など、導入後のサポート力も重要な選定ポイントです。
コマツ産機のサーボプレスが選ばれる理由
① 多様なモーションパターンで汎用性と生産性を両立
フリーモーション機能を用いて、成形条件に合わせた最適なストローク長を実現。

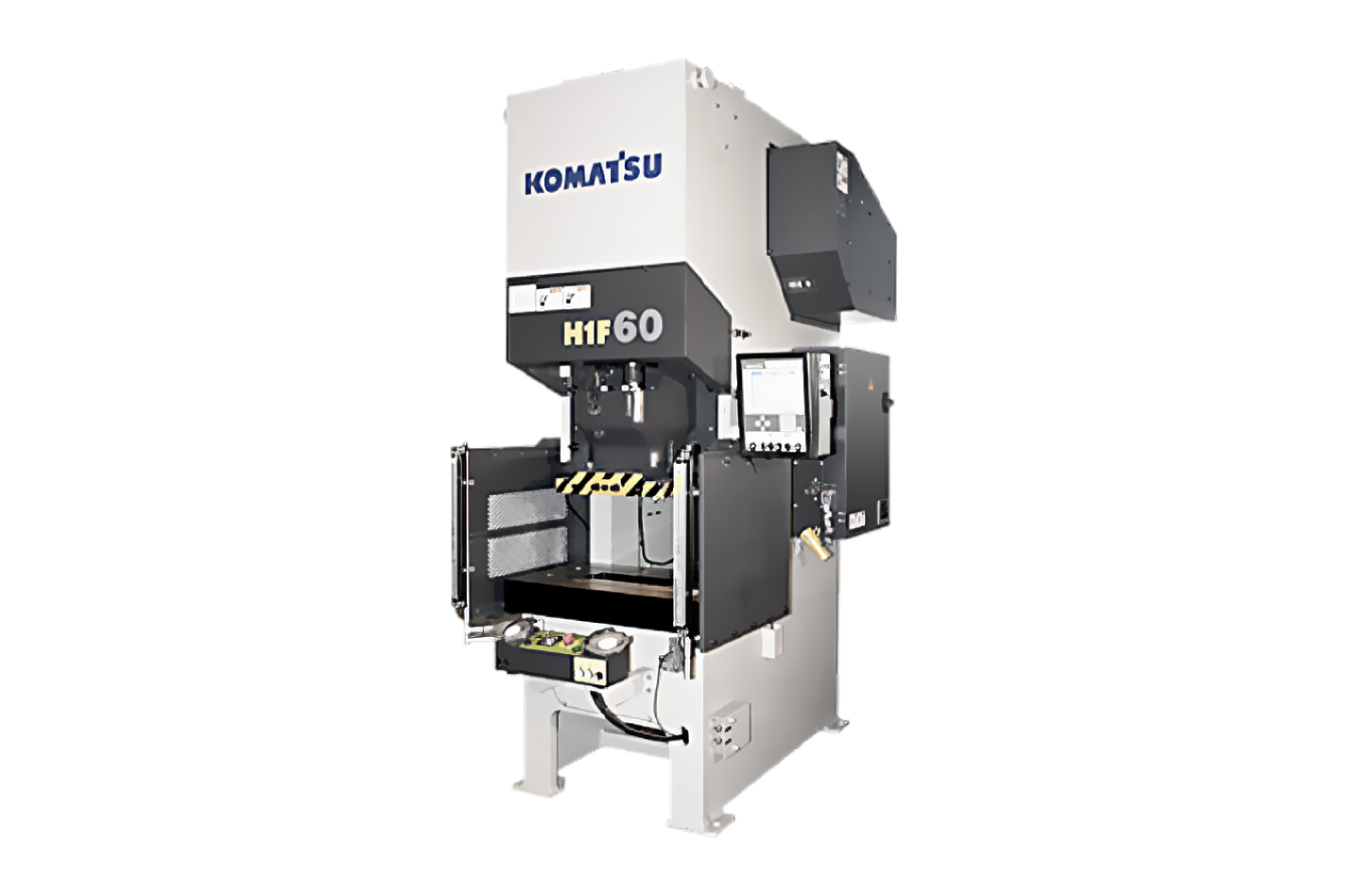

H1F-2においては、業界最長クラスのストロークを保持しつつ、運転速度も業界最高クラスを誇ります。
この技術によって、高精度な成形が可能となり、深絞りによるシワの抑制や曲げ加工のスプリングバック抑制、板鍛造など、幅広い用途に対応します。
| モーションパターン | 概要 | 対応機種 |
|---|---|---|
| サンプルモーション | 任意のスライドモーションを記憶・再現し、多様な加工に対応 | H1F-2 |
| 反転モーション | スライドの上下動作を逆転させ、特定の成形条件に最適化 | H1F-2 / H1F-1 / H2W-1 |
| 振子モーション | ストロークを短縮し、成形速度を向上させる高速加工向け | H1F-2 / H2W-1 |
| 回転モーション | スライド動作を回転させ、円形加工や特殊成形を実現 | H1F-2 / H1F-1 / H2W-1 |
| 多段振動モーション | スライドの動作を細かく制御し、高付加価値の精密加工を実現 | H1F-2 |
| フリーモーション | 自由にスライドモーションを設計・設定し、加工条件に最適な動作を実現 | H1F-2 / H1F-1 / H2W-1 |
② 高精度な成形を支えるリニアスケール搭載

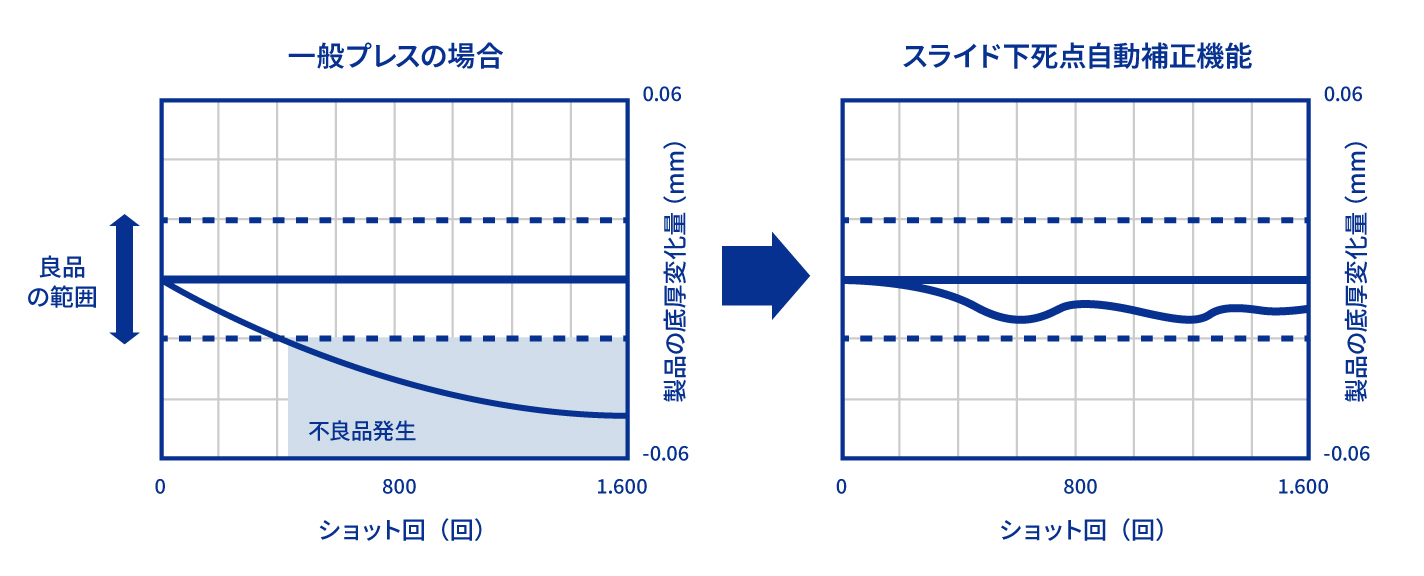

業界初のダイハイト変化（＝スライド下死点位置）を自動補正する「リニアスケール」（特許）を搭載。
スライド位置を高精度に監視・制御することで、安定した成形品質を実現します。
また、下死点位置や荷重の変化を正確に測定・自動補正することで、長時間の運用でも高い加工精度を維持。不良発生の抑制や検査回数の削減にも寄与します。
③ 高度なIoT機能による効率的な生産管理

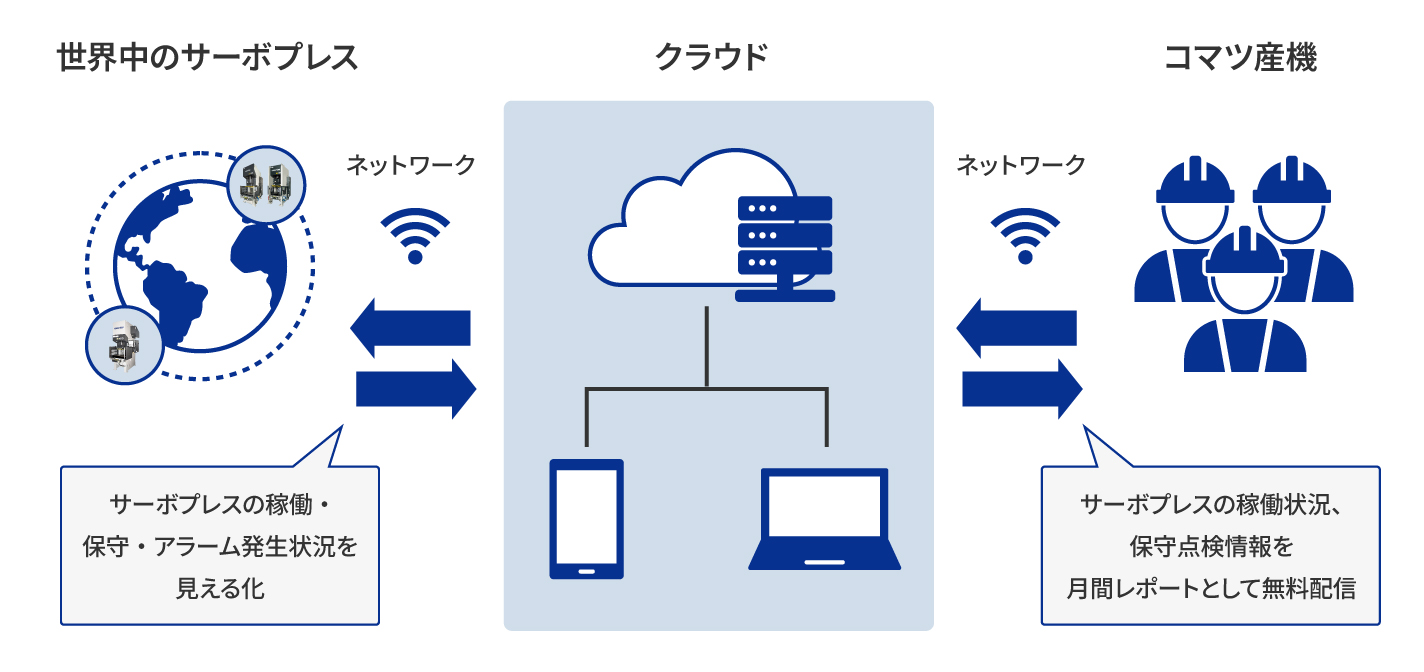

コマツ産機のサーボプレスは、独自のIoTアプリケーション「Komtrax（コムトラックス）」を標準装備し、どこにいてもスマホやPCからプレスの稼働状況を確認することができます。また、製品データと生産プロセスを一元化し、稼働管理や生産性・稼働率の向上につながります。
また、予知保全機能を通じて設備の稼働効率を最大化し、効率的な生産管理とコスト削減を実現します。
④ 自動化・省人化を支える柔軟なライン構成と省スペース設計
ロボット搬送や前後工程とのライン構成に対応しており、将来的な自動化展開が可能です。これにより、少人数の運用や工程の自動化が進み、長期的には省人化を実現。さらに、システムが自動化ニーズに柔軟に対応できるため、設備更新時にもさまざまな選択肢が広がり、工場の生産性向上やコスト削減を支援します。

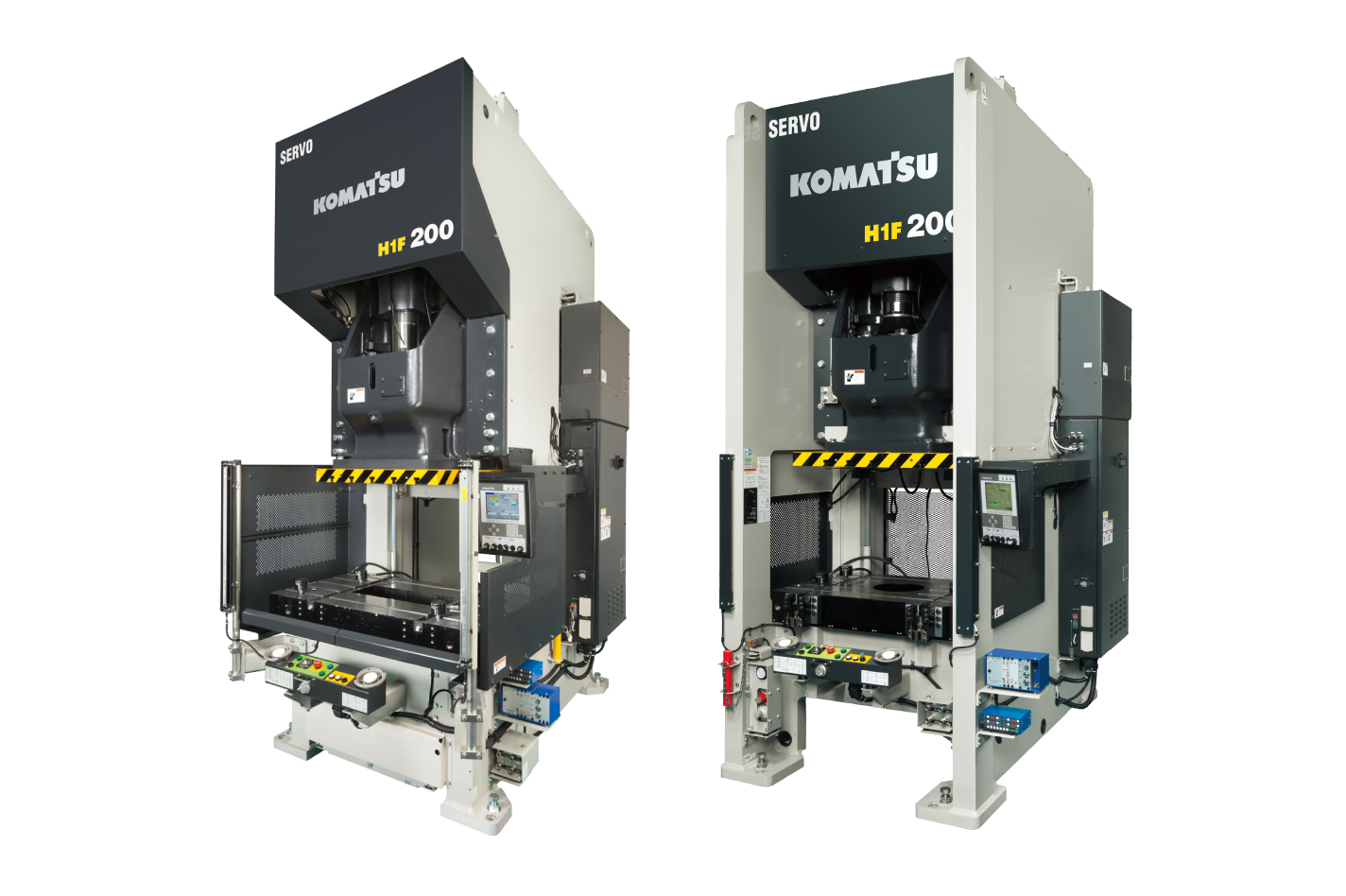

また、H1F-2は、業界トップクラスのロングストロークを誇りながらも、プレス全高を4,000mm以内に抑えたコンパクト設計で、省スペース化にも貢献します。
⑤ 金型の耐久性向上と長寿命設計によるコスト削減
スライドモーションの速度コントロールによって、金型タッチ速度をより正確に調節し続けることができるため、従来のプレスよりも金型の耐久性を高めることができます。これにより、設備更新を検討している企業にとって、ランニングコストを抑えつつ、安定した生産性を維持できるため、設備投資における高いROIを実現します。
このような長寿命設計により、メンテナンス頻度の削減や部品交換のコストも抑制され、コストパフォーマンスを最大化します。
⑥ 豊富な製品ラインナップで多様なニーズに対応
高精度な成形、省エネ性能、大型ワーク対応をはじめ、加圧能力350kN～600kNのサーボプレスなど、多様なニーズに応じた製品をラインナップ。プレス加工の見える化や自動補正機能を搭載し、不良予防や調整時間の短縮をサポートします。
ご予算に合わせた提案も可能ですので、詳細は各製品ページをご覧いただき、お気軽にお問い合わせください。
加工事例

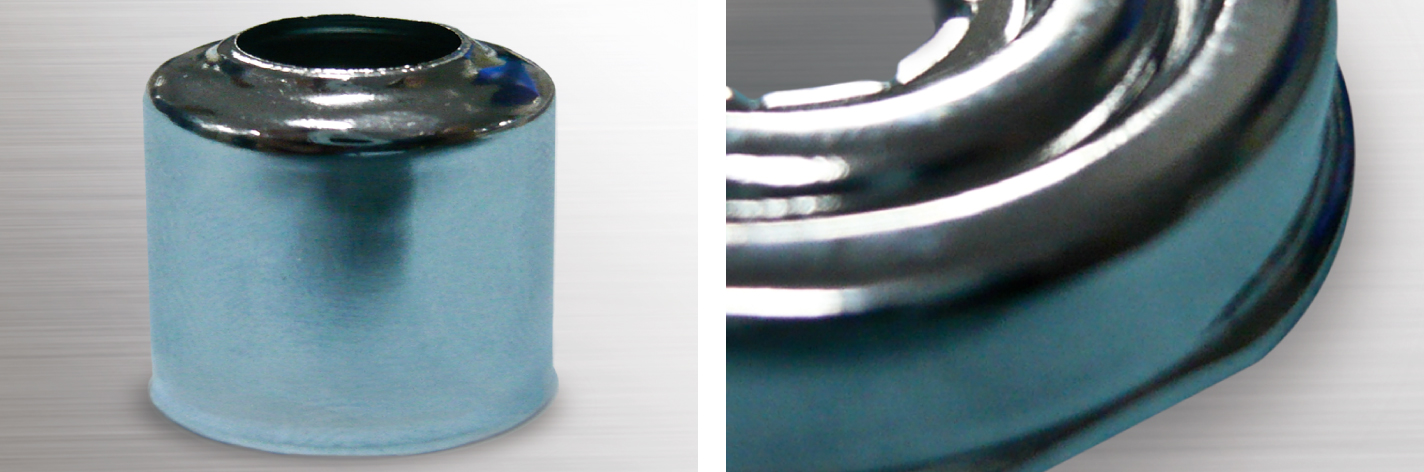

SUSや難加工材の絞り成形
リンクモーション（回転）によりショックマークや割れを抑制し、成形性を向上。難加工材でも安定した品質の成形が可能。

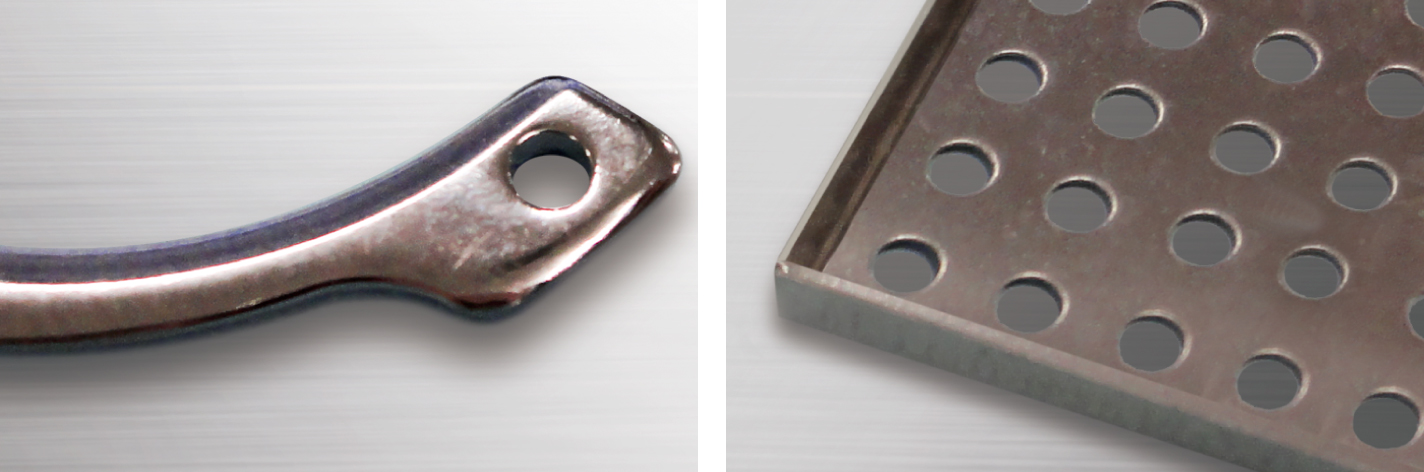

小径ピアス加工
クランクモーション（振子）を活用し、振動を抑えて金型寿命を延ばしながら、生産性の高いピアス加工を実現。

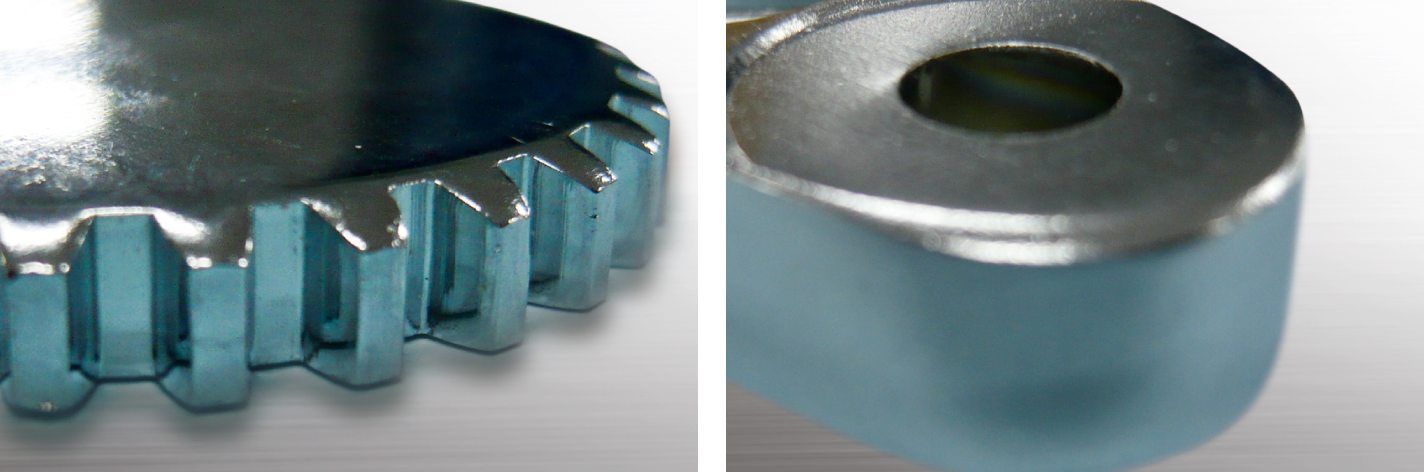

ギア・異形状の精密打ち抜き加工
リンクモーション（振子）で加工熱の発生を抑制。高精度な打ち抜きを維持しながら、金型寿命と生産性を両立。

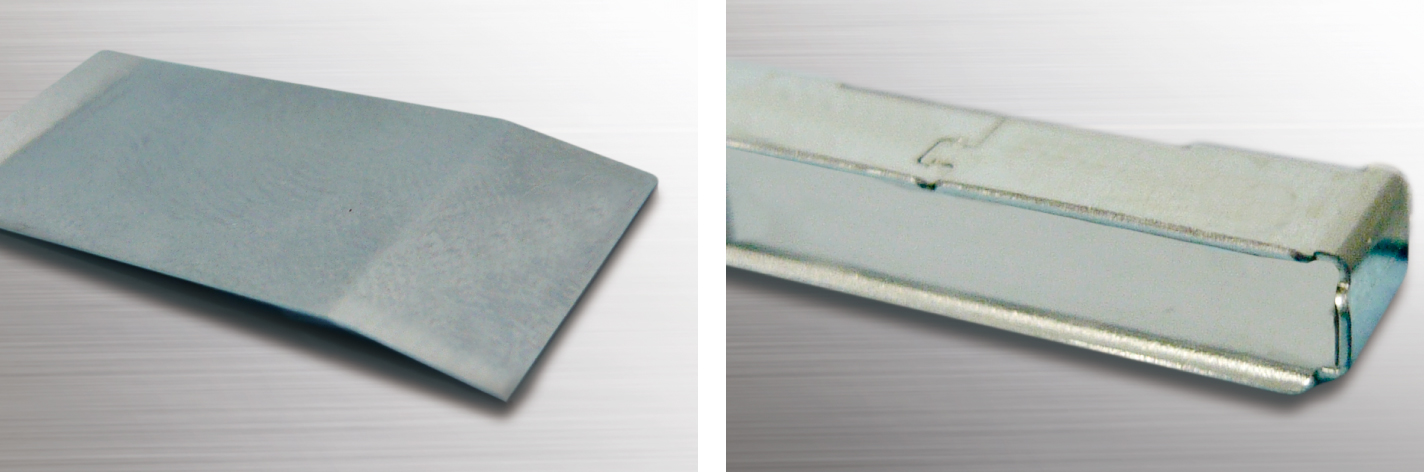

高精度曲げ加工
リンクモーション（振子）と下死点自動補正機能により、下死点精度を安定化。
±10μm以内の精度でバラつきを抑え、高品質な曲げ加工を実現。

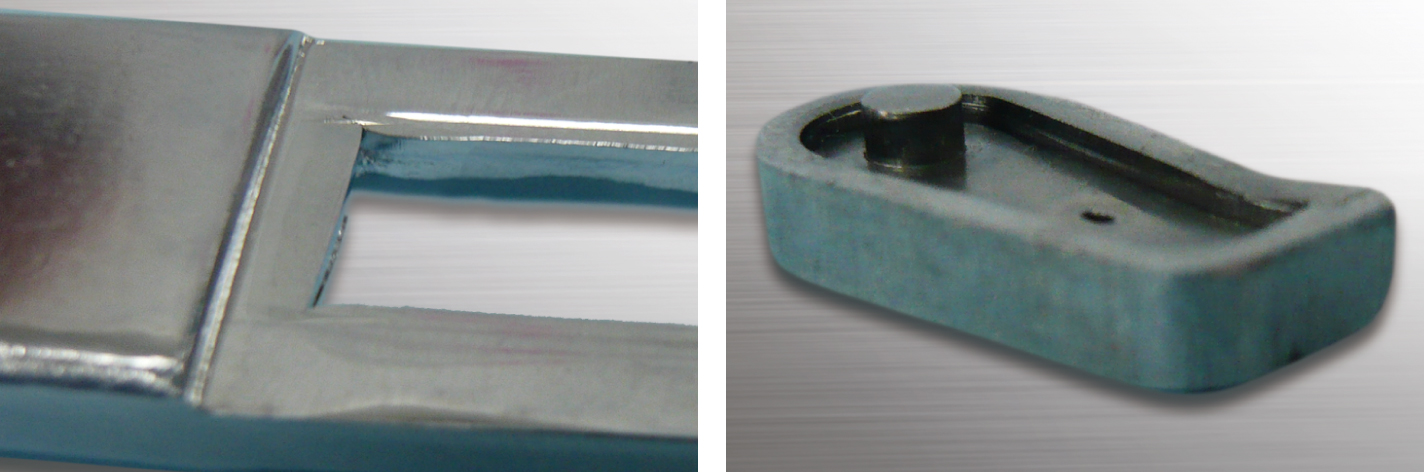

板鋳造・高負荷成形
リンクモーション（回転）と荷重自動補正機能で成形荷重を一定に保持。加工発熱の影響を最小限に抑え、安定した高精度成形が可能。
よくある質問（FAQ）
- Q1：サーボプレスと油圧プレスはどちらが良いですか？
- 加工精度や省エネルギー性を重視する場合は、サーボプレスが適しています。一方、大加圧で単純な成形には油圧プレスが向く場合もあります。用途に応じた選定が重要です。
- Q2：導入費用はどのくらいかかりますか？
- 機種、仕様、カスタマイズ内容により異なります。詳細はお問い合わせください。
- Q3：試加工やデモ機の利用は可能ですか？
- はい、コマツ産機では導入前の試加工検証やデモ対応を行っております。
- Q4：既存ラインへの組み込みは可能ですか？
- 可能です。周辺装置や自動化ラインとの連携設計も含め、最適なシステム提案を行います。
- Q5：アフターサポート体制は整っていますか？
- 全国拠点による迅速な保守対応と、充実した技術サポート体制を整えています。
まとめ
サーボプレスは、下死点での精密な位置制御と、プレスモーションの柔軟な調整により、高精度かつ安定した加工を実現します。金型の摩耗を抑えながら、深絞り加工や精密成形にも対応可能です。
コマツ産機のサーボプレスは、業界最長クラスのストローク長や、高度なIoT機能など、優れた性能を備えており、自動化や省人化にも対応。省エネ性に優れ、長期的なコスト削減にも貢献します。製造現場における生産性向上に向けた有力な選択肢となるでしょう。
